Mejores simuladores Arduino PC Windows, Mac o Linux

Si quieres practicar en el mundo de la electrónica, aquí tienes la posibilidad de ensayar con circuitos electrónicos arduino en sistemas Windows, Mac o Linux.

Escrito por Solvetic abr 06 2018 10:05

Vota!
Simulador de AutoDesk con simulación en tiempo real
Vota!
Simulador con versión de aprendizaje VBB
Vota!
Simulador de alto rendimiento y opciones avanzadas
Vota!
Simulador con versión gratuita o versión Pro
Vota!
Simulador con prototipado rápido para Windows y Linux
Vota!
Simulador con sistema de recuento línea por línea
Vota!
Simulador con diseño de PCB para Windows, Linux, Mac o Android
Vota!
Simulador compatible con soldaduras SMD o enrutamiento a doble cara

En un mundo que cambia día a día, es ideal que como usuarios de IT tengamos a mano herramientas útiles para desarrollar diversas tareas enfocadas en nuestros roles, y si dentro de estos roles tenemos todo lo asociado con circuitos electrónicos, Arduino se posiciona como una de las mejores alternativas para todo tipo de usuarios que desean aprender a programar y probar circuitos en un ambiente virtual antes de ir al mundo físico.



Los simuladores desarrollados por Arduino son una serie de plataformas ideales para programadores y diseñadores que desean aprender todos los principios básicos de los esquemas y el diseño del circuito sin que se vea afectada la placa del equipo real, lo cual sabemos que puede impactar en el daño total del equipo.



Por ello hoy Solvetic hará un análisis de los mejores simuladores de Arduino disponibles para Windows o Linux. Arduino puede ser ejecutado en Windows, Mac OS X y Linux, su entorno está escrito en Java y está basado en Processing y otros softwares de código abierto.






AutoDesk es Circuits

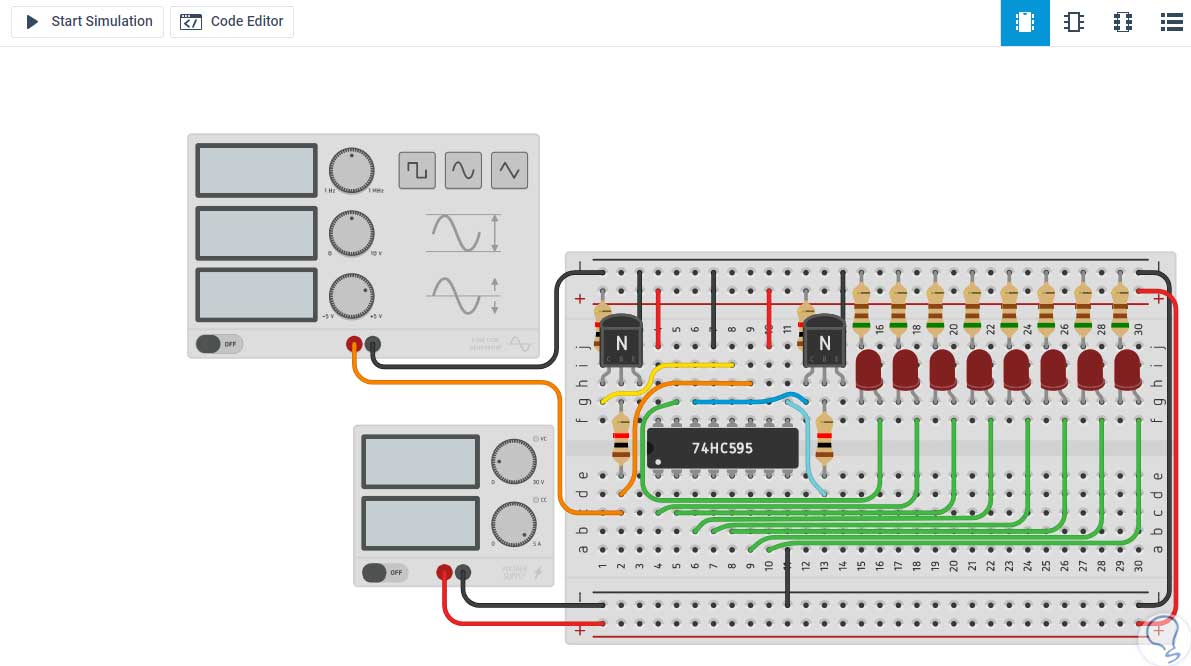

Imagen adjunta: 44-'AutoDesk-es-Circuits'.png



Otro de los simuladores ofrecidos por AutoDesk es Circuits el cual dispone de herramientas en línea gratuitas y fáciles de usar. Este simulador cuenta con utilidades como Circuit Scribe o Electronics Lab.



Funcionalidades
Dentro de sus funcionalidades y características tenemos:
  • Simulación en tiempo real: Permite crear los prototipos y diseños antes de construir un circuito en la vida real. Permite hacer uso de diversos elementos desde resistencias, potenciómetros y condensadores hasta osciloscopios.
  • Programación Arduino: Sera posible programar y simular cualquier código Arduino en el editor. Los monitores de serie y la colección de bibliotecas Arduino son compatibles.
  • Diseño esquemático: Nos permite seleccionar entre una biblioteca de componentes en crecimiento por parte de la comunidad, o la posibilidad de crear nuestros propios componentes.
  • Diseño de PCB: Esta opción incluye todas las herramientas necesarias como trazas de cobre, relleno de cobre, orificios de perforación y muchas herramientas de serigrafía.





Su descarga está disponible en el siguiente enlace:










VBB4Arduino – Virtual Breadboard for Arduino

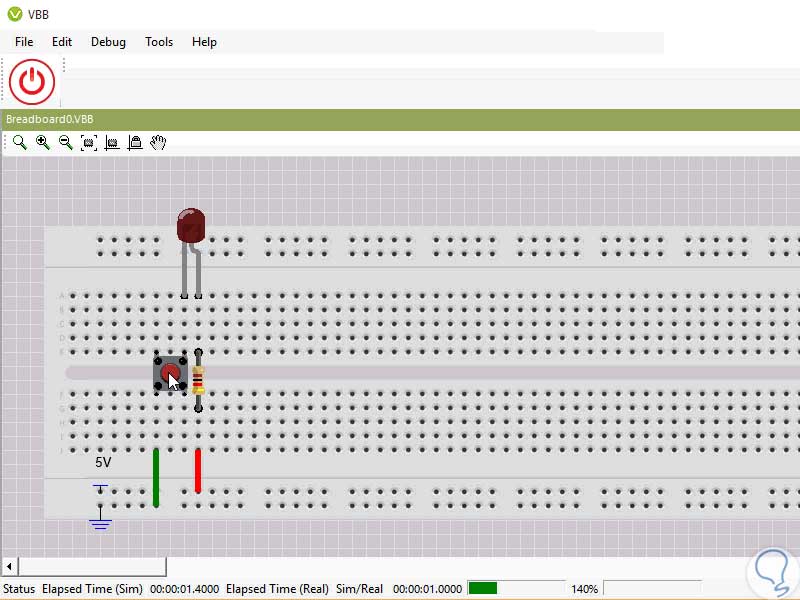

Imagen adjunta: 66-VBB4Arduino.png



Virtual Breadboard for Arduino es una versión tipo app de aprendizaje de VBB diseñada para ser un soporte útil en el aprendizaje de circuitos gracias al microcontrolador Arduino y los modelos de circuitos electrónicos basados en 'Breadboard'.



Funciones
Con VBB4Arduino podremos realizar tareas como:
  • Aprender sobre la informática física en un entorno seguro de entorno de pruebas
  • Aprender de los ejemplos incorporados de Arduino
  • Explorar docenas de diferentes tipos de sensores, motores y luces
  • Aprender los comandos Arduino y lo que hace cada uno de ellos
  • Usar placas de diseño que pueden ser tomadas como referencia para hacer circuitos reales
  • Podemos usar Virtual Breadboard para:
  • Desarrollar y depurar aplicaciones basadas en microcontroladores
  • Programar microcontroladores directamente
  • Desarrollar paneles de control para aplicaciones integradas
  • Actúa como una guía para ensamblar circuitos de tablero sin soldadura
  • Generar documentación de circuitos para compartir



Características
Algunas de las funcionalidades de este simulador son:
  • Capacidad de diseñar aplicaciones de circuito Virtual Breadboard sin soldadura.
  • Experimentar con seguridad con circuitos electrónicos basados en microcontroladores.
  • Probar diseños de circuitos antes de ser lanzados con una compilación.
  • Cuenta con un editor de firmware incorporado para el desarrollo de aplicaciones de microcontroladores personalizados.
  • Emulador de circuito y microcontrolador para probar su código y circuitos.
  • Ofrece virtualización interactiva para explorar el aprendizaje basado y las pruebas de circuito.
  • Cuenta con un sistema Wiki integrado para la documentación y el desarrollo de cursos.
  • Es posible ver la grabación animada de capturas de pantalla GIF para obtener información destacada sobre la documentación.
  • Con un solo clic, compila y despliega aplicaciones integradas en microcontroladores Vbb4UNO del mundo real.
  • Sera posible desarrollar una plataforma cruzada con micros de 8 bits y Raspberry Pi 2 con objetivos Windows 10 IoT Core.










Autodesk Eagle

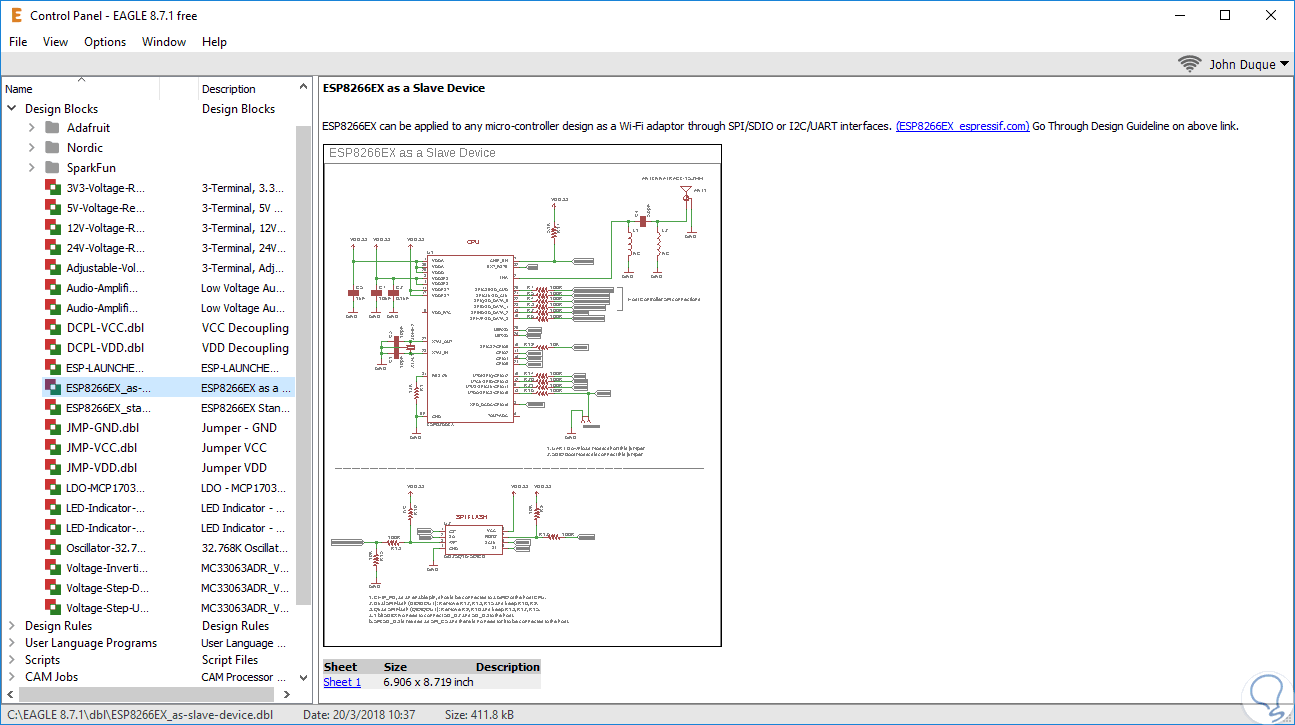

Imagen adjunta: 11-'Autodesk-Eagle'.png





Desarrollado por la ya conocida AutoDesk, Eagle está disponible de forma gratuita o en una versión Pro con las cuales tenemos a disposición un conjunto completo de diseño de PCB y herramientas de edición esquemática con las cuales el diseño y puesta a punto de circuitos será una tare simple.



En la versión gratuita de Eagle contamos con:

  • Software de diseño de PCB diseñado para aficionados y fabricantes.
  • Limitado a 2 hojas esquemáticas, 2 capas de señal y 80 cm2 de área de placa.
  • Disponible para Windows, Mac y Linux.
  • En caso de desear la versión Pro, esta tiene un precio de USD 100.



Características
Algunas de las características más sobresalientes de Eagle son:
  • Simulador SPICE, nos permite hacer pruebas y validar el rendimiento del circuito con un conjunto completo de métodos de simulación SPICE
  • Bloques de diseño modular, permiten usar la función de arrastre y suelte parta los bloques de diseño reutilizables con esquemas sincronizados y circuitos de PCB.
  • Comprobación de reglas electrónicas con lo cual será posible validar el diseño esquemático con un conjunto completo de verificaciones electrónicas de reglas.
  • Sincronización de diseño en tiempo real
  • Herramientas de alineación intuitiva
  • Enrutamiento para evitar obstáculos en cada proyecto
  • Nuevo motor de enrutamiento el cual cuenta con herramientas para eliminar bucles, tomar curvas y mucho más.
  • Selección y edición más simple ya que ahora permite seleccionar, agrupar y editar objetos rápidamente en el diseño de esquemas y PCB.
  • Diseño de alta velocidad permitiendo enrutar las interfaces más recientes, como DDR4, PCIe y USB3.0.
  • Cuenta con Comprobación de reglas de diseño (DRC) las cuales permiten controlar el flujo de diseño creando reglas y restricciones de diseño de PCB totalmente personalizables
  • Bibliotecas administradas en línea
  • Modelos 3D de PCB
  • Componentes completos ya que las bibliotecas de componentes incluyen símbolos, huella, modelo 3D y parámetros.
  • Partes fabricables, estas bibliotecas de componentes se vinculan directamente con los fabricantes de dispositivos.



Para su uso será necesario crear una cuenta.





Su descarga está disponible en el siguiente enlace:










EasyEDA simulator

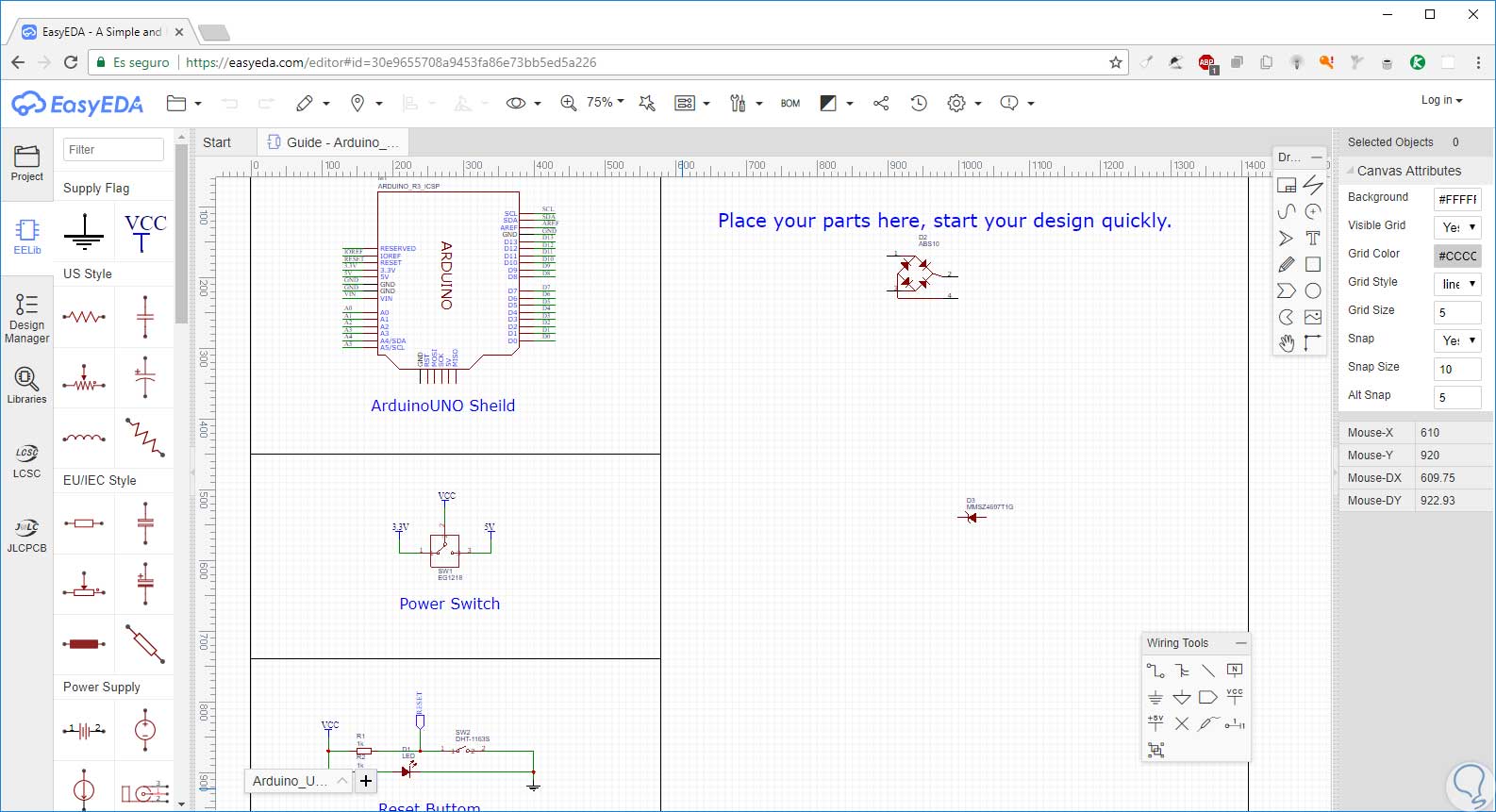

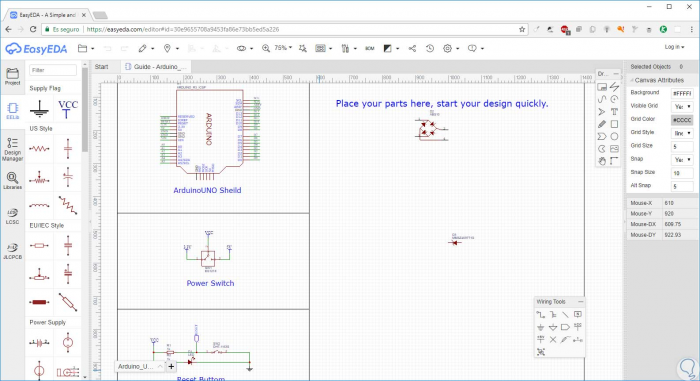

Imagen adjunta: 77-'EasyEDA-simulator'.png



EasyEDA es un simulador en línea para aprender programación y diseño de circuitos que puede ser usado en sistemas operativos Windows, Linux, Mac OS y Android.



EasyEDA puede adoptar múltiples estrategias para garantizar la seguridad del proyecto ya que está en la capacidad de alojar en servidores de todo el mundo lo cual asegura copias de seguridad múltiples y garantiza una seguridad completa. Los proyectos creados con este simulador se almacenan en servidores en la nube, pero solo nosotros o a quienes autoricemos están en la capacidad de abrir archivos privados.



Características
Algunas de sus funciones son:
  • Cool Schematic Capture la cual nos permite dibujar esquemas rápidamente usando las bibliotecas disponibles en el navegador. Actualizaciones automáticas sin interrupciones.
  • Diseño de PCB en línea el cual dispone de múltiples capas y miles de pads
  • Simulador de Circuito de Spice Inteligentes
  • Es posible importar archivos PCB y Schematic y es compatible con diseños de Eagle, Altium, Kicad y LTspice
  • Cuenta con bibliotecas de código abierto
  • Hardware de fuente abierta mediante el cual se han creado más de 300,000 componentes actualizados en tiempo real y permite importar sus propias bibliotecas comunes.





Para usar el simulador en línea podremos ir al siguiente enlace:










Proteus

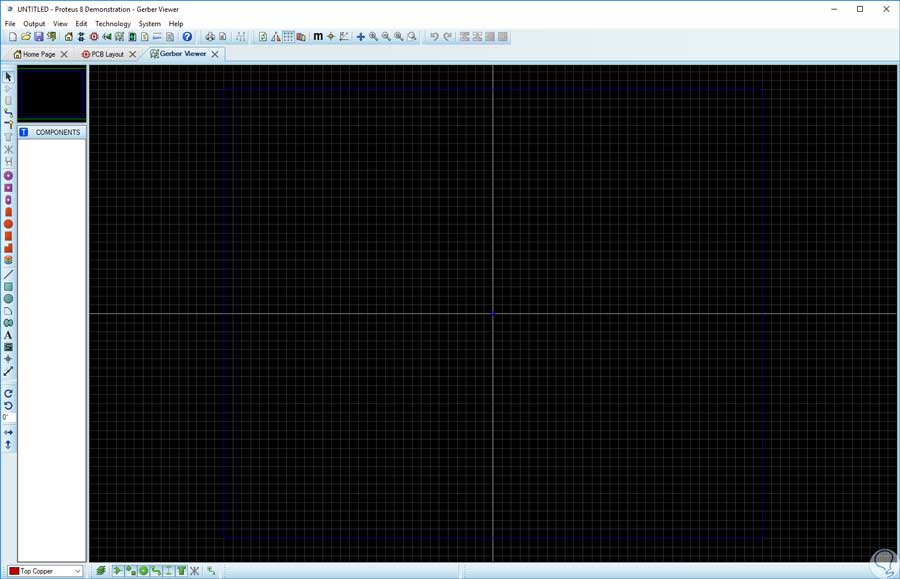

Imagen adjunta: 22-Proteus.png



Otro de los simuladores reconocidos por su eficiencia y desempeño es Proteus el cual permite el prototipado rápido del diseño de hardware y el diseño de firmware directamente en el software, lo que facilita los cambios que debamos ejecutar en ambos ambientes.



Con Proteus será posible diseñar, pruebe y depure sus proyectos integrados antes de que se realice en un prototipo físico.
Proteus es compatible tanto con Linux como con Windows ofreciéndonos una serie de funcionalidades realmente practicas e interesantes.



Una de las características más sobresaliente de Proteus es la capacidad que tiene para simular la interacción entre el software ejecutado en un microcontrolador y cualquier dispositivo electrónico digital o analógico conectado a él.



Base de Proteus
Proteus basa su arquitectura en pilares como:
  • Flujo de trabajo integrado completo: Esta opción está dentro de Proteus VSM y permite cerrar la brecha en el ciclo de vida del diseño entre la captura esquemática y el diseño de PCB., nos permite escribir y aplicar el firmware a un componente de microcontrolador en el esquema y luego simular de forma simultánea el programa dentro de una simulación de circuito SPICE de modo mixto.
  • Diseño: Proteus VSM hace uso de un software comprobado de captura esquemática para proporcionar un entorno para la entrada y el desarrollo del diseño. La captura de Proteus es un producto establecido y combina la facilidad de uso con poderosas herramientas de edición. Tiene la capacidad de soportar capturas esquemáticas tanto para simulación como para diseño de PCB.
  • Simulación: Es sin dudas una de las mejores ventajas de Proteus, ya que cuenta con más de 750 variantes compatibles de microprocesadores, miles de modelos integrados SPICE y una de las bibliotecas más grandes del mundo de periféricos de simulación integrados.
  • Medición y análisis: Proteus VSM incluye una serie de instrumentos virtuales que incluyen un osciloscopio, un analizador lógico, un generador de funciones, un generador de patrones, un contador de tiempo y un terminal virtual, además de voltímetros y amperímetros simples todo con el fin de optimizar las tareas de creación y simulación.
  • Depuración: Con Proteus tenemos la posibilidad de observar el efecto en todo el diseño, incluyendo todos los componentes electrónicos externos al microcontrolador.



Características
Algunas características de Proteus son:
  • VSM Studio IDE proporciona un entorno integrado para el desarrollo de firmware.
  • Permite agregar un análisis basado en gráficos a su simulación de Proteus
  • Soporta la gama de microcontroladores PIC10, PIC12, PIC16, PIC18, PIC24 y dsPIC33
  • Permite usar las variantes de ensamblaje gestionado para crear diferentes configuraciones de producto a partir de un único esquema.
  • Diseño ampliable para el usuario, con restricciones, con una interfaz intuitiva
  • Visualización 3D integrada de la PCB con vista de tabla vacía y verificación de límites de altura.







Su descarga de prueba se encuentra disponible en el siguiente enlace:










Virtronics Simulator for Arduino



Imagen adjunta: 33 Virtronics-Simulator.png



Virtronics Simulator for Arduino es uno de los simuladores de Arduino con más funciones disponibles en la actualidad, ya que cuenta con numerosas opciones de edición y creación integradas.
Al usar este simulador estaremos en capacidad de:

  • Estar en la capacidad de enseñar y demostrar el funcionamiento interno de un boceto Arduino
  • Probar un boceto sin el hardware o antes de comprar hardware
  • Depurar un boceto
  • Demostrar un proyecto a un cliente
  • Desarrolle un boceto complicado más rápido que usando el hardware requerido



Características
Dentro de sus características tenemos:
  • Cuenta con el programa línea por línea. Si se selecciona una nueva línea, el programa continuará desde ese punto.
  • Realiza digitalWrite, digitalRead y PinMode para los pines 0-53
  • analogRead para los pines 0-16 y analogWrite para los pines digitales 0-53
  • Emula en serie, salida LCD, Ethernet, servo, tarjeta SD, EEPROM, SoftSerial, SPI, cable
  • Posee las funcionalidades If, while, for, switch, do whileloop
  • Subrutinas (multinivel) con argumentos
  • Permite ver variables en tiempo real
  • Posibilidad de editar bocetos o abrir en Arduino IDE
  • Pestañas para archivos separados en el boceto
  • Ayuda sensible al contexto
  • Soporte LCD de 2 y 4 líneas solo con CGRAM improvisado
  • 2 matrices dimensionales (sin inicialización)
  • BreakPoint cuenta con una opción condicional
  • Permite cargar bibliotecas personalizadas automáticamente después de configurar el directorio de la biblioteca
  • Es posible cambiar la fuente, el tamaño y el estilo del simulador
  • Reloj avanzado para una fácil visualización variable
  • Modo Minimizar para demostración o entrenamiento
  • Soporte limitado para bibliotecas personalizadas
  • Soporte limitado para puntero y estructuras
  • Registros de seguimiento y error
  • Información variable que permite visualizar los valores de las variables







Virtronics Simulator está disponible de forma gratuita en el siguiente enlace:










Fritzing

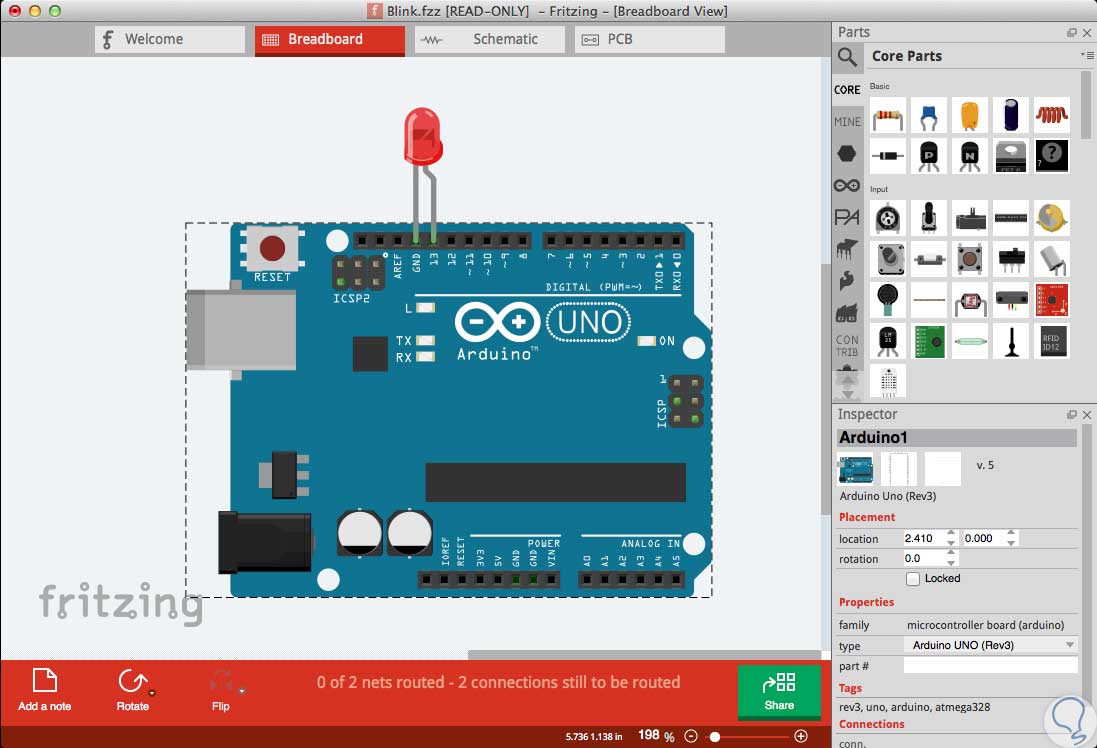

Imagen adjunta: 55-Fritzing.png



Fritzing nace como una iniciativa de hardware de código abierto mediante la cual cualquier tipo de usuario tendrá acceso a herramientas y conocimientos sobre circuitos electrónicos.



Al ir al sitio web de Fritzing, encontramos una herramienta de software, un sitio web comunitario y servicios basados en Processing y Arduino, con lo cual se pretende fomentar un ecosistema creativo mediante el cual los usuarios puedan documentar sus prototipos, compartirlos con otros, enseñar electrónica en un aula o diseñar y fabricar pcbs profesionales.



Características
Algunas de las tareas que podremos aprender son:
  • Construir un circuito
  • Usar un Stripboard
  • Trabajar con partes SMD
  • Crear plantillas de papel
  • Gestionar alambres con curvas y paneles flexibles
  • Diseñar una PCB
  • Enrutamiento a doble cara
  • Producir una PCB
  • Soldadura de piezas SMD
  • Crear piezas personalizadas
  • Adjuntar código de programación.







El sitio web para consultar está en el siguiente enlace:










LTSpice Arduino Simulator

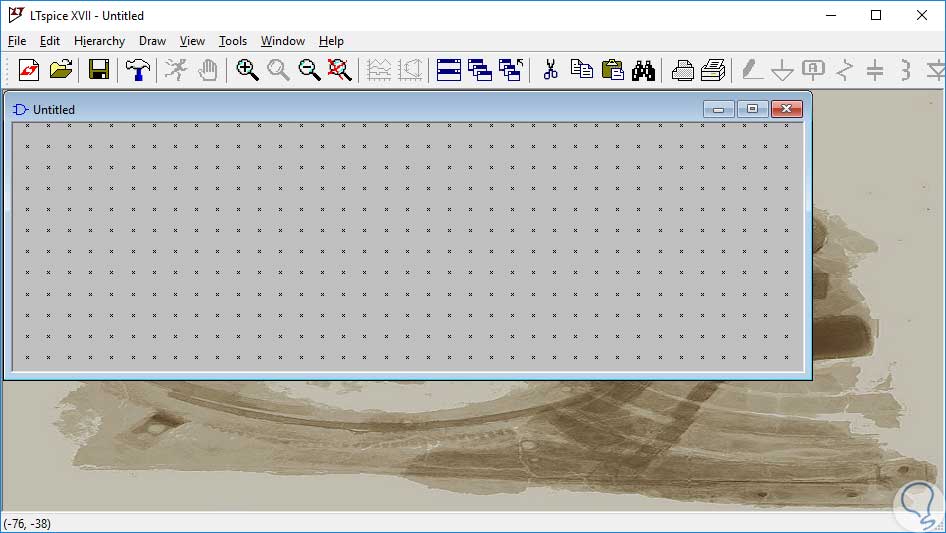

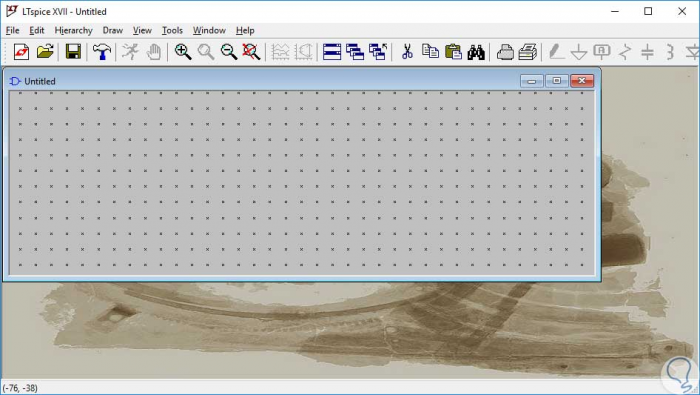

Imagen adjunta: 88-LTSpice.png



LTspice es un simulador SPICE III de alto rendimiento, captura esquemática y visor de forma de onda con mejoras y diferentes modelos diseñados para facilitar la simulación de reguladores de conmutación. LTspice cuenta con modelos macro para el 80% de los reguladores de conmutación de Analog Devices, más de 200 modelos de amplificadores operacionales, así como también resistores, transistores y modelos MOSFET.



Características
Algunas de las ventajas al usar el simulador LTSpice son:
  • Estabilidad del circuito SPICE al poder usar múltiples nodos, visor de ondas, editor de esquemas o símbolos y más.
  • Simulación rápida de fuentes de alimentación conmutadas (SMPS)
  • Opciones avanzadas de análisis y simulación





Con alguna de estas opciones será posible simular de forma completa el circuito deseado y comprobar que funciona de la forma esperada antes de que sea lanzado a un entorno real.



LTSpice está disponible para sistemas Windows y macOS en el siguiente enlace:







De esta forma tendríamos una buena guía de recopilación para tener a mano los mejores simuladores Arduino para Windows o Linux.
