En UML existe la posibilidad de enfocarse en ambas partes de los elementos que componen un sistema, por un lado tenemos la conceptualización, construcción de las soluciones en software y modelos abstractos y en la otra parte tenemos la distribución de los equipos, el hardware que hará que nuestro sistema pueda utilizarse.
El caso de los diagramas de distribución nos permite enfocarnos en cómo podemos ver la estructura física y como representar en diagramas la composición de dichos equipos, de forma de establecer todos los mapas necesarios para documentar los requerimientos de nuestro sistema.
Diagrama de Distribución
En el diagrama de distribución es donde representamos la estructura de hardware donde estará nuestro sistema o software, para ello cada componente lo podemos representar como nodos, el nodo es cualquier elemento que sea un recurso de hardware, es decir, es nuestra denominación genérica para nuestros equipos.
Dentro de la clasificación de los nodos tenemos que hay el nodo que puede ejecutar o procesar y el nodo que no ejecuta ni procesa, estos últimos pueden ser los dispositivos de salida como impresoras o monitores, es decir, los que están en contacto con el exterior.
Para representar al nodo utilizaremos la figura del cubo, dentro de nuestro cubo podemos escribir la información correspondiente al nodo, por ejemplo su nombre, veamos a continuación un nodo básico:
Ahora si necesitamos indicar información adicional de nuestro nodo, por ejemplo si pertenece a un paquete o tal vez los componentes que posee, podemos dividir el cubo en diferentes secciones donde iremos agregando la información representada en texto, veamos en el siguiente ejemplo a que nos referimos:
Incorporar Relaciones entre Nodos
Por supuesto que un nodo no es un ente aislado en un sistema, para ello en nuestro diagrama podremos representar como se asocia o se relaciona con otros nodos, a través de sus componentes o interfaces, con ello podemos dar una representación más exacta.
Usualmente utilizamos la conexión como la forma de representación, sin embargo podemos utilizar la asociación y la agregación en nuestros nodos, para representar la conexión utilizamos una línea discontinua, donde vinculamos un componente de un nodo a otro componente de otro nodo, esta conexión no necesariamente es un cable, esta conexión también puede representar conexiones inalámbricas, como Wi-Fi, Bluetooth, infrarrojos, etc.
Veamos a continuación un ejemplo de este tipo de conexión del que estamos hablando:
Como podemos notar esta es la representación de la distribución de un sistema cliente – servidor, que sucede en este diagrama, en el nodo cliente tenemos un componente de programa de presentación, dicho programa probablemente nos debe mostrar los recursos del servidor a los que podemos tener acceso, como por ejemplo el programa de búsqueda, al utilizar dicho programa, ocurre una conexión con el servidor quien procesa y hace un procesamiento de los datos y entonces retorna un resultado para dicha búsqueda.
Nuestro diagrama de nodos entonces nos da una representación bastante acertada de la estructura de los equipos que intervienen, ya que el cliente puede ser un terminal cualquier con dispositivos de entrada y salida de datos y el servidor es un equipo diferente que procesa los datos.
Ya tenemos una idea aproximada de como representar la distribución de hardware de nuestros sistemas utilizando UML, en el próximo tutorial veremos una aplicación más extensa de los diagramas de distribución.
El caso de los diagramas de distribución nos permite enfocarnos en cómo podemos ver la estructura física y como representar en diagramas la composición de dichos equipos, de forma de establecer todos los mapas necesarios para documentar los requerimientos de nuestro sistema.
Diagrama de Distribución
En el diagrama de distribución es donde representamos la estructura de hardware donde estará nuestro sistema o software, para ello cada componente lo podemos representar como nodos, el nodo es cualquier elemento que sea un recurso de hardware, es decir, es nuestra denominación genérica para nuestros equipos.
Dentro de la clasificación de los nodos tenemos que hay el nodo que puede ejecutar o procesar y el nodo que no ejecuta ni procesa, estos últimos pueden ser los dispositivos de salida como impresoras o monitores, es decir, los que están en contacto con el exterior.
Para representar al nodo utilizaremos la figura del cubo, dentro de nuestro cubo podemos escribir la información correspondiente al nodo, por ejemplo su nombre, veamos a continuación un nodo básico:

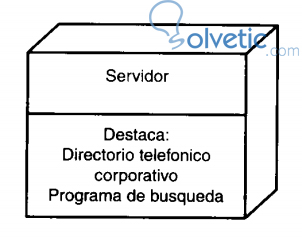

Ahora si necesitamos indicar información adicional de nuestro nodo, por ejemplo si pertenece a un paquete o tal vez los componentes que posee, podemos dividir el cubo en diferentes secciones donde iremos agregando la información representada en texto, veamos en el siguiente ejemplo a que nos referimos:
