Spacetree con JavaScript

Muchas veces queremos que nuestro site destaque por encima de muchos otros por funcionalidad o simplemente usabilidad. Queremos que la información sea desplegada al usuario de la manera más eficiente y vistosa posible y que la navegabilidad de esta información se vuelva lo más intuitiva posible.


Escrito por el ago 12 2013 01:05 spacetree javascript


Aquí es donde entra este plugin llamado Spacetree desarrollado en Javascript que nos permite desplegar la información en forma de árbol, de manera dinámica e intuitiva, desde estructuras organizativas o directorios de información Spacetree lo hace.

  • 1- Primero creamos nuestro JSON, el mismo es quien contendrá toda la data a desplegar en nuestro árbol, debemos ser cuidadosos de establecer la estructura correcta y mantener la relación de padre e hijo en nuestro JSON.
var json = {
id: "node02",
name: "0.2",
data: {},
children: [{
id: "node13",
name: "1.3",
data: {}, ….
  • 2 - Creamos la instancia del componente de Spacetree y lo asociamos a un selector en este caso el id de un elemento:

var st = new $jit.ST({
injectInto: 'infovis', …
  • 3 - Añadimos algunas opciones adicionales tales como la duración de la animación y la distancia entre cada nodo padre y su hijo:

duration: 800,
transition: $jit.Trans.Quart.easeInOut,
levelDistance: 50,
  • 4 - Luego configuramos el estilo para los nodos y los ejes; altura, largo, color y tipo de forma que puede variar desde rectangular hasta circular, es importante mencionar que para que cada nodo tenga un estilo individual la opción overridable debe tener el valor true:

Node: {
height: 20,
width: 60,
type: 'rectangle',
color: '#aaa',
overridable: true
},

Edge: {
type: 'bezier',
overridable: true
},
  • 5 - Con el método onCreateLabel asignamos todos los eventos y manejadores de nuestro árbol, así como poder asignarles estilos a las etiquetas en cada nodo:

onCreateLabel: function(label, node){
label.id = node.id;
label.innerHTML = node.name;
label.onclick = function(){
if(normal.checked) {
st.onclick(node.id);
} else {
st.setRoot(node.id, 'animate');
}
};
var style = label.style;
style.width = 60 + 'px';
style.height = 17 + 'px';
style.cursor = 'pointer';
style.color = '#333';
style.fontSize = '0.8em';
style.textAlign= 'center';
style.paddingTop = '3px';
},
  • 6 - Con el método onBeforePlotNode se cambian las propiedades de un nodo antes de ser dibujado, como por ejemplo cambiar el color de un nodo dependiendo de su posición o de cuantos hijos tiene.

onBeforePlotNode: function(node){

if (node.selected) {

node.data.$color = "#ff7";

}

else {

delete node.data.$color;

if(!node.anySubnode("exist")) {

var count = 0;

node.eachSubnode(function(n) { count++; });

node.data.$color = ['#aaa', '#baa', '#caa', '#daa', '#eaa', '#faa'][count];

}

}

},

  • 7 - Con el método onBeforePlotLine se cambian las propiedades de los ejes antes de ser dibujado:

onBeforePlotLine: function(adj){
if (adj.nodeFrom.selected && adj.nodeTo.selected) {
adj.data.$color = "#eed";
adj.data.$lineWidth = 3;
}
else {
delete adj.data.$color;
delete adj.data.$lineWidth;
}
}
});
  • 8 - Por último cargamos la data del JSON:
st.loadJSON(json);

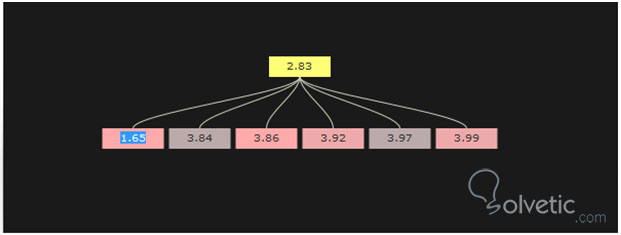

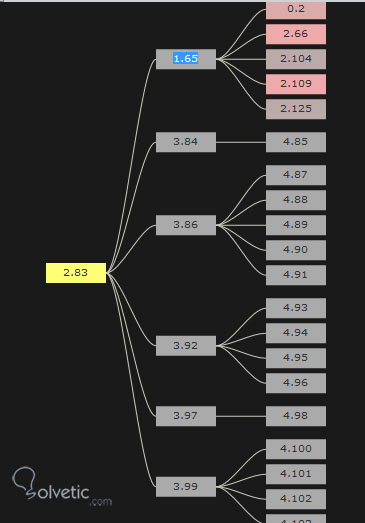

El resultado final sería el siguiente:


Aquí el código fuente completo para que lo prueben por ustedes mismos:

var st = new $jit.ST({
    injectInto: 'infovis',
    duration: 800,
    transition: $jit.Trans.Quart.easeInOut,
    levelDistance: 50,
    Navigation: {
	  enable:true,
	  panning:true
    },
    Node: {
	    height: 20,
	    width: 60,
	    type: 'rectangle',
	    color: '#aaa',
	    overridable: true
    },
    Edge: {
	    type: 'bezier',
	    overridable: true
    },
    onBeforeCompute: function(node){
	    Log.write("loading " + node.name);
    },
    onAfterCompute: function(){
	    Log.write("done");
    },
	    onCreateLabel: function(label, node){
	    label.id = node.id;
	    label.innerHTML = node.name;
	    label.onclick = function(){
		    if(normal.checked) {
	  		st.onclick(node.id);
		    } else {
		    st.setRoot(node.id, 'animate');
		    }
	    };
	    var style = label.style;
	    style.width = 60 + 'px';
	    style.height = 17 + 'px';
	    style.cursor = 'pointer';
	    style.color = '#333';
	    style.fontSize = '0.8em';
	    style.textAlign= 'center';
	    style.paddingTop = '3px';
    },
    onBeforePlotNode: function(node){
	    if (node.selected) {
	   	 node.data.$color = "#ff7";
	    }
	    else {
		    delete node.data.$color;
		    if(!node.anySubnode("exist")) {
			    var count = 0;
			    node.eachSubnode(function(n) { count++; });
			    node.data.$color = ['#aaa', '#baa', '#caa', '#daa', '#eaa', '#faa'][count];
		    }
	    }
    },
    onBeforePlotLine: function(adj){
	    if (adj.nodeFrom.selected && adj.nodeTo.selected) {
		    adj.data.$color = "#eed";
		    adj.data.$lineWidth = 3;
	    }
	    else {
		    delete adj.data.$color;
		    delete adj.data.$lineWidth;
	    }
    }
});
st.loadJSON(json);
st.compute();
st.geom.translate(new $jit.Complex(-200, 0), "current");
st.onclick(st.root);
