Como respaldar (backup) la configuración de routers cisco

Existen varias métodos para llevar a cabo el respaldo de la configuración de los routers cisco, uno de los métodos más sencillos se realiza por medio de un servidor Tftp (Trivial File Transfer Protocol). El servidor Tftp permite la transferencia de archivos entre los equipos cisco y una computadora o servidor en la red local.


Escrito por el jul 21 2013 10:37 backup cisco respaldar router cisco


Instalación Tftp server

Primeramente debemos instalar un servidor Tftp en algún equipo de nuestra red local. Para fines de este tutorial nos basaremos en el sotfware “Cisco Tftp server v1.1”, es posible descargar este sencillo programa de alguna de las siguientes direcciones:

Opción 1: http://cisco-tftp-server.waxoo.com/
Opción 2: http://www.ultimaver...ftp-server.html
Opción 3: http://www.4shared.c.../dg1d2cOO/Cisco

Cisco Tftp server v1.1 es compatible con windows 98/Me/2000/XP. Después de realizar la descarga del software es necesario ejecutar el archivo “cisco-tftp-server.exe” para llevar a cabo la instalación del servidor Tftp en una computadora con windows.

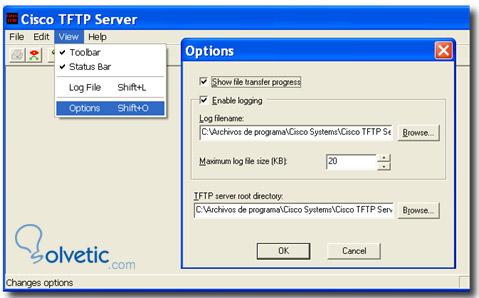

Todos los archivos transferidos por medio del servidor Tftp serán almacenados en la ruta: “Archivos de programa\Cisco Systems\Cisco TFTP Server” , si deseamos cambiar la ruta debemos entrar al menú “View” , “Options” y modificar la opción “Tftp server root directory”.


Respaldo configuración

Para respaldar la configuración actual del “Router1”, debemos iniciar sesión en modo privilegiado en el “Router1”.

Router1> enable

Router1#


Ejecutar el comando “copy running-config tftp:

Router1#copy running-config tftp:


Introducir la dirección IP del equipo windows donde se encuentra instalado el TFTP Server. En nuestro ejemplo corresponde la dirección Ip 192.168.10.4

8]Address or name of remote host []? 192.168.10.4


Introducir el nombre del archivo donde se guardará la configuración del “Router1”. En nuestro ejemplo decidimos llamarlo “backup_router1_confg”.

Destination filename [router1-confg]? backup_router1_confg

!!

1030 bytes copied in 2.487 secs (394 bytes/sec)

Router1#


Por último verifica en la ruta “Archivos de programa\Cisco Systems\Cisco TFTP Server” del servidor Tftp la creación del archivo “backup_router1_confg”.

Restaurar configuración

Para restaurar la configuración del “Router1”, debemos iniciar sesión en modo privilegiado en el “Router1”.

Router1> enable

Router1#


Ejecutar el comando “copy tftp: running-config”. Este comando copiará el archivo desde el servidor Tftp hacia la memoria del router.

Router1#copy tftp: running-config


Introducir la dirección IP del equipo donde se encuentra instalado el TFTP Server. En nuestro ejemplo corresponde la dirección Ip 192.168.10.4

Address or name of remote host []? 192.168.10.4


Introducir el nombre del archivo donde se encuentra respaldada la configuración del “Router1”. En nuestro ejemplo el nombre del archivo es “backup_router1_confg”.

Source filename []?backup_router1_confg


El nombre destino sera “running-config” ya que deseamos sobrescribir la configuración actual.

Destination filename [running-config]?

Accessing tftp:// 192.168.10.4/ backup_router1_confg...

Loading backup_router1_confg from 192.168.10.4 (via FastEthernet0/0): !

[OK - 1030 bytes]

1030 bytes copied in 9.613 secs (106 bytes/sec)

Router1#


Errores comunes

Para una exitosa transferencia de archivos se recomienda mantener abierto el servidor Tftp.
Es común que el router no pueda comunicarse con el servidor Tftp debido a que algún cortafuegos ( Firewall ) bloqueé la comunicación entre el router y la computadora donde se encuentra el servidor Tftp. El puerto de comunicación utilizado para la transferencia de archivos vía Tftp es el 69 udp.
